传感器能动态、非接触地测量被测金属导体与探头端面的相对振动位移(如轴振动等)。安徽万珑传感器能静态、非接触地测量被测金属导体与探头端面的相对位移(如轴向位移、胀差等)。安徽万珑

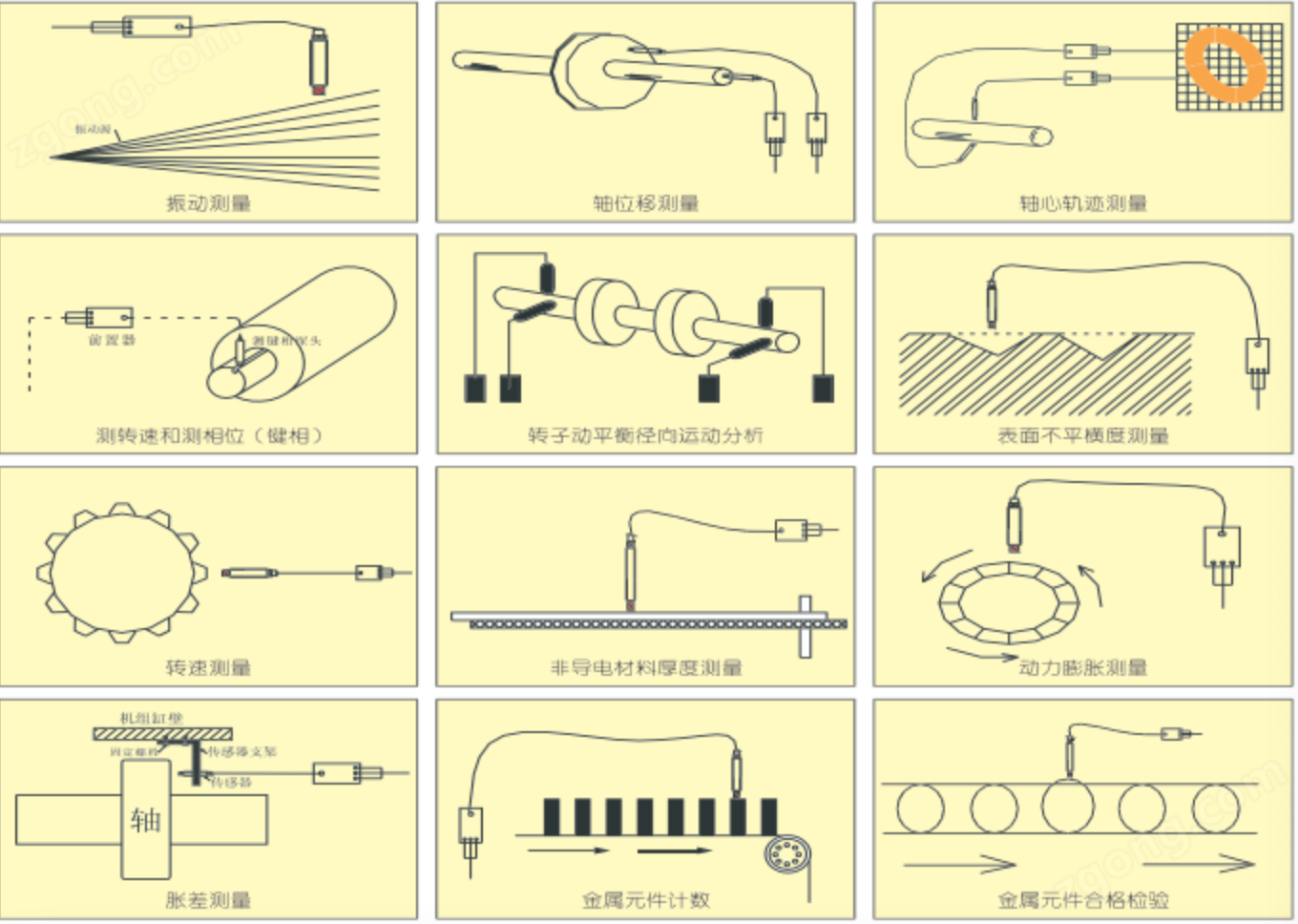

应用领域:
旋转机械轴系的位移、振动、转速、膨胀、偏心、油膜厚度的在线监测,产品的机械尺寸、厚度、表面不平度检测。工业过程自动化的限位、计数及其它精密控制,可在石化、冶金、钢铁、电力、航天、制药、机械制造等行业广泛应用。安徽万珑电气
探头能动态、非接触地测量被测金属导体与探头端面的相对振动位移(如轴振动等)。能静态、非接触地测量被测金属导体与探头端面的相对位移(如轴向位移、胀差等)。
旋转机械监测保护装置提供连续监测功能,适用于工业旋转机械设备的应用。该系统采用框架式结构的形式,可连接多种传感器(加速度、速度、位移、涡流等类型)以及过程量传感器(流量、压力、温度、模拟量等),对机组或机器提供实时状态监控和保护,并具备强大的扩展能力和兼容性,安装方便。具有其它系统所不具备的多种性能和功能。旋转机械监测保护装置,是智能化的系统,具有配套组态软件,可对监测参数进行组态,并且采用冗余电源设计,使系统更加稳定、更的运行。
JM-B-6Z-6/311C | 轴瓦振动模块 | 安徽万珑电气振动速度传感器 |
JM-B-6Z-6/313A | 轴振动模块 | 安徽万珑电气φ8电涡流传感器 |
JM-B-6Z-6/315A | 摆度模块 | 安徽万珑电气φ8电涡流传感器 |
JM-B-6Z-6/316A | 轴瓦振动模块 | ZHJ-2D压电式速度传感器 |
JM-B-6Z-6/317A | 轴瓦振动模块 | ZHJ-3D低频振动传感器 |
JM-B-6Z-6/319A | 轴瓦振动模块 | ZHJ-2G压电式加速度传感器 |
JM-B-6Z-6/321A | 轴向位移模块 | 安徽万珑电气φ8电涡流传感器、安徽万珑电气φ11电涡流传感器 |
JM-B-6Z-6/323A | 胀差模块 | 安徽万珑电气φ18电涡流传感器、安徽万珑电气φ25电涡流传感器 |
JM-B-6Z-6/325A | 偏心模块 | 安徽万珑电气φ8电涡流传感器 |
JM-B-6Z-6/327A | 油膜模块 | 安徽万珑电气φ8电涡流传感器 |
JM-B-6Z-6/331A | 转速模块 | 转速传感器CS-13、CWY-DO-Φ8电涡流传感器 |
JM-B-6Z-6/333A | 反转速模块 | 安徽万珑电气转速传感器、CS-3F反速传感器、CWY-DO-φ8电涡流传感器 |
JM-B-6Z-6/335A | 零转速模块 | 安徽万珑电气转速传感器、CS-3转速传感器、 CWY-DO-φ8电涡流传感器 |
JM-B-6Z-6/339A | 键相模块 | CWY-DO-φ8电涡流传感器 |
JM-B-6Z-6/341A | 油动机模块 | 安徽万珑电气油动机传感器 |
JM-B-6Z-6/343A | 热膨胀模块 | 安徽万珑电气热膨胀传感器 |
JM-B-6Z-6/345A | 阀位模块 | TDZ-1阀位传感器 |
JM-B-6Z-6/347A | 油箱油位模块 | UT-81abc油箱油位传感器 |
JM-B-6Z-6/349A | 同步器模块 | TDZ-1同步器传感器 |
JM-B-6Z-6/351A | 功率限制器模块 | TDZ-1功率限制器传感器 |
JM-B-6Z-6/353A | 启动阀模块 | TDZ-1启动阀传感器 |
JM-B-6Z-6/391A | 温度模块 | 温度探头PT100 |
VMS8000B/xxxx涡流位移功能模块 | |
电源 | 由电源模块供电,功耗8.0W |
输入信号 | 接受电涡流传感器信号 |
输入阻抗 | >20KΩ |
灵敏度 | (1) 8mm/5mm探头:8.0mv/μm(200mV/mil) (3) 18mm探头:1.5mv/μm (37.6mV/mil) (2) 11mm探头:4.0mv/μm(100mV/mil) (4) 25mm探头:0.8mv/μm (20mV/mil) |
<±1%FS@25℃ | |
4~20mA电流 | 大负载750Ω、±0.1%FS@25℃ |
传感器电源 | -24VDC,限流;每通道电流小于50mA |
报警 | 每一个通道有两个报警点(可2个通道进行报警与运算),可在0~100%满量程内调节 |
报警延时 | (1) 报警1延时设定在1~60s,时间步进为1s (2) 报警2延时设定在1~60s,时间步进为1s |
继电器负载 | 3A/30VDC、3A/250VAC SPST干节点 |
显示 | (1) 数值:当前工程量数值、柱状图;(2) 状态显示:断线 、正常、报警、危险、旁路 |
VMS8000B/xxxx瓦振动功能模块 | |
电源 | 由电源模块供电,功耗8.0W |
输入信号 | (1) 接受压电式加速度传感器信号 (2) 接受压电式速度传感器信号 (3) 接受磁电式传感器信号 |
输入阻抗 | >20KΩ |
灵敏度/频率响应 | (1) 压电式加速度传感器:灵敏度100mv/g;频率响应:10Hz~4.0KHz (2) 压电式速度传感器:4.0mv/mm/s;频率响应:10 Hz~4.0KHz (3) 磁电式速度传感器:31.5mv/mm/s;频率响应:10 Hz~300Hz |
VMS8110 | 轴振动模块 | 配φ8mm电涡流传感器 |
VMS8120 | 轴承振动模块 | 配磁电式速度传感器 |
VMS8121 | 轴承振动模块 | 配压电式加速度传感器 |
VMS8122 | 轴承振动模块 | 配压电式速度传感器 |
VMS8130 | 摆度模块 | 配φ8mm电涡流传感器 |
VMS8210 | 转速模块 | 配电涡流传感器或转速传感器 |
VMS8220 | 反转速模块 | 配电涡流传感器或转速传感器 |
VMS8230 | 键相模块 | 配电涡流传感器 |
VMS8310 | 轴向位移模块 | 配φ8mm电涡流传感器或φ11mm电涡流传感器 |
VMS8320 | 胀差模块 | 配φ18mm电涡流传感器或φ25mm电涡流传感器 |
旋转机械监测保护装置主要应用于连续、性监测多种行业的旋转和往复机械,尤其适用于要求高可靠性和可用性的自动停机机械保护应用中。可以应用于该系统的机器类型包括但不限于:
- 鼓风机
- 压缩机组
- 汽轮发电机组
- 减速机
- 水轮发电机组
- 燃汽轮机
- 风机
- 电机
- 齿轮箱
- 水泵
