前置器ZA-210800-50-04-01-019

安徽万珑电涡流传感器WT0180-A07-B00-C08-D10电涡流传感器探头及前置器ZA-210803-00-05-40-0211mm涡流探头前置器位置/位移传感器型号规格:3800XL-A02-C008MM前置器380180-90-05 CWY-DO-02-01-170,CWY-DO-08-L140-X1-2振动测量传感器胀差前置器 DWQZ25mm,PROXIMITOR SEMSOR VT:-24VDC P/N 8300-A25-B90 OUTPUT:0.8V/mm(20mv/mil) S/N:201112-14806安徽万珑电气

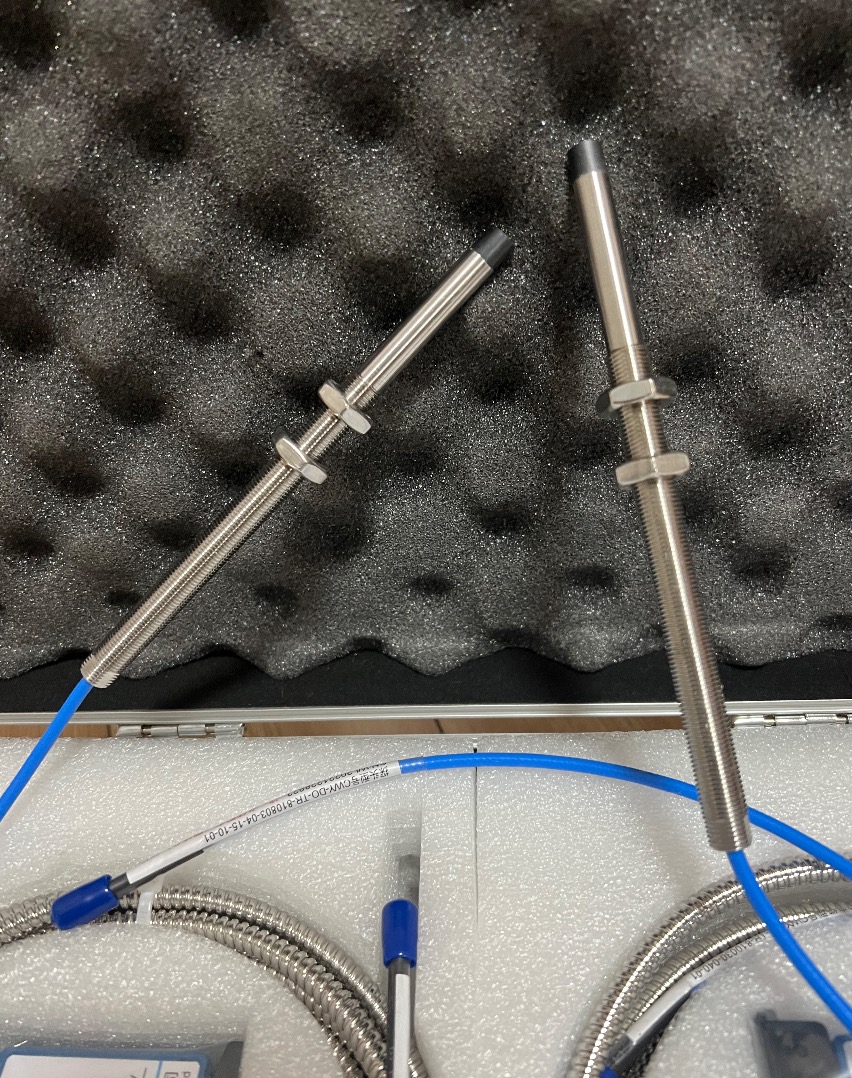

备紧螺母、信号电缆组成，传感器具有结构简单、安装方便、机械故障少等优点，是一种高性价比的新型涡流传感器。可广泛应用于旋转机械的转速、位移、相对振动测量；水轮机组的摆度和振动测量，适合中等温度情况下的工业现场。

前置器可以采用紧凑的导轨安装，也可以采用传统 的螺钉面板安装，两种形式的安装基板均具有电绝 缘性，不再需要独立的绝缘板。前置器抗无线电干 扰能力强，达到欧洲电磁兼容性标准。

工作电源：-24VDC 标准试件材料：45#钢 或42CrMO 钢（AISI 4140） 对于经校准的同型号 探头、延伸电缆、前置器互换产生的灵 敏度。 纹波：≤20mV 温漂：≤0.05%/℃ 前置器输出阻抗：50Ω 前置器至监测器现场连线：允许300米 电磁兼容：符合CE标准 隔离：对地绝缘安装

探头端部材料：PPS 探头壳体材质：304 不锈钢 探头电缆和延伸电缆：75Ω三维轴向绝缘 电缆铠装材料：304 不锈钢 前置器壳体材料：有两种壳体，铝压铸或ABS塑壳 同轴接头材料：镀金黄铜或铍铜英制正装， 1/4”-28 公制正装， M8×1 英制反装， 3/8”-24 公制反装， M10×1 英制正装， 3/8”-24 公制正装， M10×1 B：无螺纹长度 002 250 公制正装螺纹探头，以2mm或5mm单位递增 小2mm 250mm 英制正装螺纹探头，以0.1inch单位递增 010 小0.1in 960 9.6in 008 020 公制反装螺纹探头 固定标准规格8mm 英制反装螺纹探头 固定标准规格0.2in E：接头和电缆 01 02 00 不装接头，标准电缆 带同轴锁紧接头，标准电缆 其它接头和电缆 A：TM3108T探头安装形式 01 02 03 04 05 英制正装， 3/8”-24 公制正装，M10×1 英制反装， 3/8”-24 公制反装， M10×1 夹装后出线壳体直径9.6mm C：壳体长度 020 250 小20mm TM3111T小25mm 250mm 英制正装螺纹探头，以0.1inch单位递增 080 960 9.6in 030 120 公制反装螺纹探头 固定标准规格30mm 英制反装螺纹探头 固定标准规格1.2in 公制正装螺纹探头，以2mm或5mm单位递增 小0.8in TM3111T小1.00in F：铠装 01 00 无铠装，反装探头为无铠装 不锈钢柔性铠装 A：TM3111T探头安装形式 01 02 03 04 05 06 英制正装， 1/2”-20 UNF 公制正装， M14×1.5 英制反装， 3/8”-24 UNF 公制反装， M10×1 英制正装， 5/8”-18 UNF 公制正装， M16×1.5 D：探头总长度 以0.5m 单位递增 90 05 0.5m 1.0m 5.0m 9.0m

频率响应：0～2KHz(-3dB) 灵敏度：0.8V/mm , -2～-18V输出 标准试件材料：45#钢 或42CrMO 钢（AISI 4140） 线性范围：1.5mm～14mm 线性量程：12.5mm 非线性误差：＜1% 小平面直径(差胀DE测量)：φ60mm 互换性误差：5米或9米系统内，对于经校准的同型号 探头、延伸电缆、前置器互换产生的 灵敏度误差为±2%。 纹波：≤20mV 温漂：≤0.05%/℃ 前置器输出阻抗：50Ω 前置器至监测器现场连线：允许300米 电磁兼容：符合CE标准 隔离：对地绝缘安装 安全批准：

传感器的安装使用 ● 校验 ● 探头安装需要完善考虑安装环境和安装要求，探头应安装在符合测量使用要求的传感器线性位置，参见传 感器输出特性图（图1）及产品使用手册。前置器要求对地绝缘安装，并安装在安全环境内。 除了产品使用手册内容所允许的对传感器的调试行为外，严禁对传感器进行带电拆装和接线；接线终端须 压紧牢固不能松动；接线完毕后检查电缆和端子接触良好无短路，方可通电。确认前置器的工作电源应为 -24VDC（负电压输出型时）。 前置器不应碰损，保持清洁；应根据现场环境对延伸电缆接头和同轴电缆做好环境防护处理（如预防油污 和水渗入，可用热缩套管做密封）；可用去油剂清洁同轴接头。
